| 브랜드 이름: | FY |
| 모델 번호: | FY-CBK-51B |
| MOQ: | 1개 세트 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 300개 세트 |

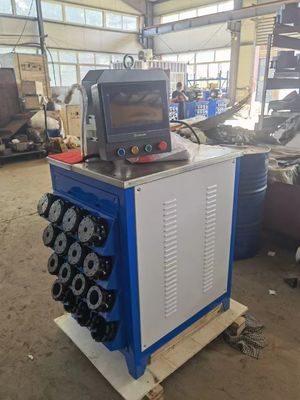

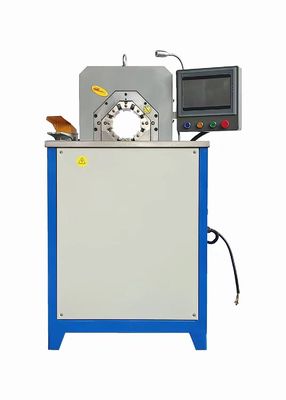

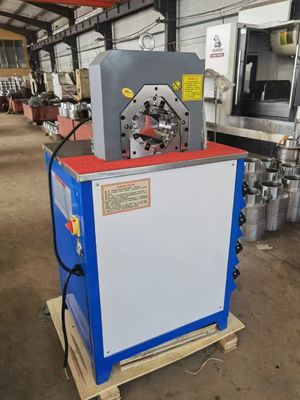

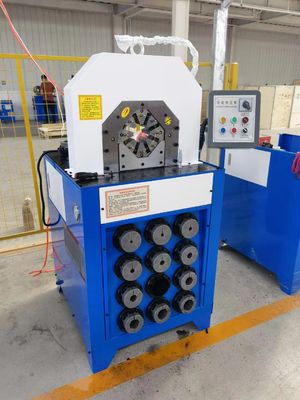

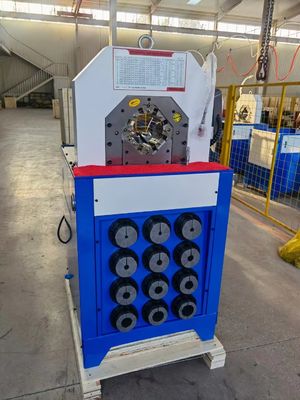

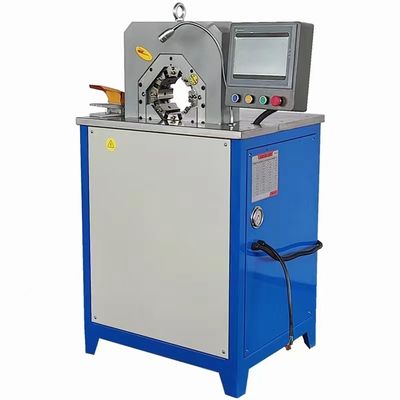

단추와 PLC 제어 시스템 3 인치 5.5KW CBK-120 CNC 호스 권축 기계 제어
우리의 장치의 기재
배관을 보류하기 위한 연산 단계
1. 주름진 배관의 외경을 산정하고, 상응하는 크림핑 다이를 설치하고, 상응하는 위치에 미세 조정하세요.
2. 고무관의 외부 스킨을 벗기기 위한 매뉴얼이거나 기계적 수단을 사용하세요.
3. 관절의 금속 외피를 설치하고, 그리고 나서 공동 철심을 호스의 내부 구멍에 넣으세요.
4. 권축 기계의 스위치를 켜고 팽팽히 조이는 버튼을 시작하세요. 유압원통을 공세를 통하여, 금속 외피, 고무관과 철심은 팽팽하게 결합됩니다.
5. 해제 버턴을 시작하고, 호스를 포장해 가고, 호스의 크림핑을 완료하세요.
FY-CBK-120 호스 프레스 머신은 그것의 지능형 제어 시스템과 개방식 입으로 유명합니다. 최고 크림핑력과 함께, 그것은 수력 호스 R15 R13 최고 2까지 인치당을 주름을 잡을 수 있습니다.
주요 특징
1. 가는 머리, 굴곡 맞춤을 위한 쉬운 연준 ;
2. 큰 크림핑 전원 ;
3. 고정밀도.
큰 범위 고무 호스 권축 기계의 기능
1.쉬운 작동과 포터블
2.고속과 고효율
3.저소음과 낮은 유지보수 비용
4.고급 품질과 유리한 가격
5.오래가고 안정적입니다
6.사용하기 위한 장수
7.크림핑의 광범위한 범위를 가지세요
8.호스에서의 적당한 다른 압력
9.대국을 가지세요
온화한 주의
1.기계를 사용하기 전에, 플스는 수동 작동을 읽고 주의합니다 .
2.전압이 우리 것의 표준과 일치하는 것을 PL은 확인합니다
3.어린이들, 노인들을 허락하지 마세요, 그러면 심지어 접촉하기 위한 불구가 된 것 기계를 이용합니다.
4.기계가 서비스를 빠져나갈 때, 플스는 전원을 쫓아버립니다.
유압 호스에 마지막을 주름을 잡는 방법?
수력 호스 끼움으로의 유압 호스의 길이의 1 삽입물 한쪽 끝. 그것이 안전하게 적소에 있다는 것을 확인하세요.
2개 세트 당신 그런 종류의 호스와 맞춤을 위한 제조사 상술에따르면 호스 크림핑 기계 위의 마이크로미터가 사용하고 있습니다. 호스 크림핑 기계의 설명서에서 이러한 상술을 발견하세요.
권축 기계로의 호스와 맞춤 위로 선의 적절한 종료가 호스의 위와 기계에 표시하는 3 자리.
4는 컴프레션 링을 권축 기계에 삽입합니다.
5는 호스크림핑 기계를 활성화합니다.
압축 메카니즘이 수력 호스 끼움에 대고 압박하고 유압 호스의 잔류 단부와 이 과정 place.6 반복에서 그것을 주름을 잡게 하면서, 권축 기계의 기자는 컴프레션 링에 압력을 미칠 것입니다
큰 범위 고무 호스 유괴 알선업자 기계에 관한 관심
1.모터 스타트 :모터의 회전방향과 펌프 회전 방향 또는 화살표 방향에 유의하세요.
2.작동 전에 :작동유 탱크를 확인하세요 .
3.정상 작동 :첫번째를 위해 30 분은 기계를 사용하기 위해 정상적으로 시작한 후에 달린 것 하세요
4.작동유 :기름 스필 밸브, 최고 압력을 위한 어떤 어떠한 규제도도 정격 압력을 초과하지 않아야 합니다 .압력 위험!부상의 위험성.
5.시스템 고장 :시스템 고장이 발생하면, 맹목적으로 가공처리하지 마세요.문제를 처리하거나 문제를 해결하기 위해 전문적 수리 기술자를 발견하기 위한 사용 설명서 또는 서열 분석에 따라.
기술 데이터
| 모델 | FY-CBY-120 호스 프레스 머신 |
| 크림핑 범위 | 6-76(mm)(1/4~3") |
| 크림핑력 | 1500(T) |
| 호스 사이즈 | 1/4-3(inch) |
| 맥스. 개시 | 158 밀리미터 |
| 다이 세트 | 15 |
|
작업 효율
|
300 PC / Ｈ |
| 시스템 압력 | 31.5(Mpa) |
| 정확도 | 0.01(mm) |
| 제어 | PLC |
| 표준 전압 |
380V
|
| 원동력 | 5.5(KW) |
| 길이 | 1000(MM) |
| 폭 | 800(mm) |
| 높이 | 1630(MM) |
| 중량 | 1250(KG) |
기록
- 주문 제작된 다이 세트는 이용 가능합니다 ;
- 특별한 전압 110V/220V/380V/415V 50/60Hz는 에바일발레입니다 ;
